Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
De waaier van de zwellingsmeting: | Tot 75 ± 0,02 mm | Het meten van gebieden: | 7.55cm ² (Ø 31mm), 50cm ² (Ø 79.8mm) |
---|---|---|---|
Hydraulisch systeemtarief van (regelbare) stroom: | 20-600mL/min | ||
Hoog licht: | stof die machine controleren,de textielindustriemateriaal |

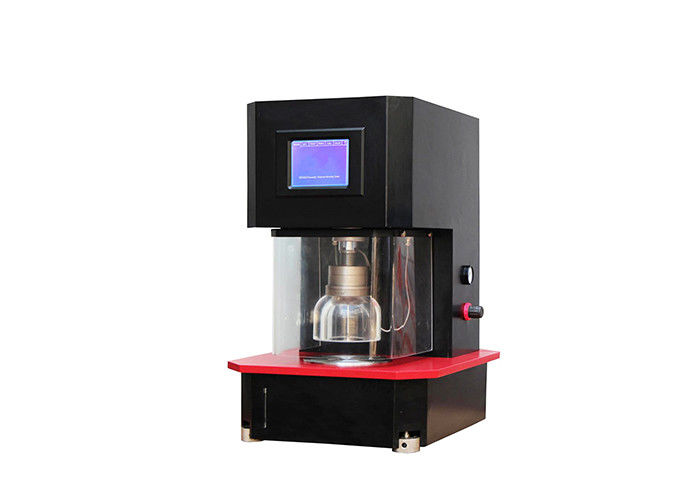

Diaphram die Textiel Testend Materiaal Hydraulisch Systeem Regelbaar 20-600mL/Min barsten
INLEIDING:
Het textiel Barstende Meetapparaat van Diaphram, ook als een soort textiel het testen materiaal; een algemene die kracht door hydrostatische druk wordt geproduceerd wordt toegepast op stof om de sterkte van die stof te controleren, wordt dit fenomeen geroepen het barsten sterkte het testen. Het automatische Hydraulische Barstende Meetapparaat van Diaphram wordt speciaal ontworpen om het barsten sterkte het testen van uit te voeren kitted stoffen, met pneumatische controle. Het kan ook voor leer worden gebruikt, schepen het document & de kaart enz. in
Smith Barney Inc. kunnen nu een technisch geavanceerde machine aanbieden die makkelijk te gebruiken en goedkoop is te bezitten.
GEBRUIK:
Het textiel Barstende Meetapparaat van Diaphram om de de het barsten sterkte en zwelling bij uitbarsting van geweven en gebreide stoffen evenals technische textiel, non-wovens te bepalen, plakte (kunstmatig en natuurlijke) stoffen, plastieken, leer en karton.
TESTNORMEN:
ASTM D 3786 StandaardTestmethode voor Hydraulische het Barsten Sterkte van Textielstoffen
Diafragma het Barsten de Methode van het Sterktemeetapparaat
De Bepaling van BS 4768 van het Barsten Sterkte en het Barsten Zwelling
De Textiel van ISO 13938-1 - Barstende eigenschappen van stoffen, Hydraulische methode voor bepaling van het barsten sterkte en het barsten zwelling
Het Document van ISO 2758 - Bepaling van het barsten sterkte
De Raad van ISO 2759 - Bepaling van het barsten sterkte
Het Rubber van ISO 3303 - of met plastic beklede stoffen - Bepaling van het barsten sterkte - Hydraulische methode
WSP 030.1.R 3(12), BS 3424 (PT6), ERT 80-4-20, EN 12332-2, IWS TM 29, ASTM D751, JIS L-1018
TESTprocedure:
De Textiel barstte Meetapparaat wordt ontworpen voor het meten van de het barsten sterkte van stoffenmaterialen aan een stijgende hydrostatische druk worden onderworpen die. Deze druk wordt toegepast op een cirkelgebied van het specimen via een elastisch diafragma. Het specimen wordt stevig gehouden om de rand van dit cirkelgebied door een pneumatisch het vastklemmen apparaat. Wanneer de druk wordt toegepast, misvormt het specimen samen met het diafragma. De het barsten sterkte beantwoordt aan de maximumdiedruk door het specimen vóór mislukking wordt gesteund. Identiek, in het principe aan de algemene trektest, de Methode van de Baluitbarsting voor Stoffen, is dit textiel het testen materiaal onafhankelijk van de scherpe richting van de steekproef (machine of kruis) aangezien de mislukking natuurlijk in de minste weerstandsrichting voorkomt.
PROCEDURE:
De stoffensteekproef wordt vastgeklemd over het rubberdiafragma.
De druk in de vloeistof stijgt aan zulk een tarief dat het specimen binnen 20 ± 3 seconden barst. (P1).
De hoogte (uitbreiding) wordt van het diafragma genoteerd.
Een andere test wordt uitgevoerd zonder een specimen.
De druk wordt om dit te doen genoteerd en van de vroegere lezing dan afgetrokken.
(P1 - P2) is de daadwerkelijke het barsten sterkte van het specimen.
TECHNISCHE DETAILS:
Gebieden van Toepassing |
Textiel: Gebreide en geweven kleding, Technische textiel |
De waaier van de drukmeting | 2000kPa, L/C: 1kPa |
De waaier van de zwellingsmeting | Tot 75 ± 0,02 mm |
Het meten van gebieden | 7.55cm ² (Ø 31mm), 50cm ² (Ø 79.8mm) |
Maateenheid | kPa - kgf/cm ² - mmHg - lb/in ² - ATM |
Testmethodes | Constant Rate - Constant Pressure - Constant Distension – Timing |
Hydraulisch systeemtarief van (regelbare) stroom | 20-600mL/min |
Hydraulische olie | Glycerine 85%, gedistilleerd water 15% |
Veiligheidssensor | Over schaal auto-einde |
Dik diafragmarubber | ≤ 2 mm |
Gegevenshaven | RS232 haven voor printerverbinding en 3 speld mini-DIN schakelaar voor PC |
Afmetingen | 550 x 450 x 700 mm |
Voeding | 220V, 50Hz |
Luchtvereisten | 600-800kPa |
Gewicht | 125kg |
TOEBEHOREN VAN HET INSTRUMENT WORDEN VOORZIEN DAT:
1.Main eenheid: 01 Nr.
2.Test uitrusting 7.55cm ² (Ø 31mm) en 50cm ² (Ø 79.8mm): 01 Nr. (elk)
3.Synthetic rubberdiafragma's (Maufacturer: James Heal): 02 Nrs.
4.Diaphragm eenheid het Aanhalen moersleutel: 01 Nr.
5.Air pijp (om aan compressor te verbinden): 01 Nr.
6.Glycerol (500mL): 01 Nr.
7.USB software: 01 Nr.
8.Power koord: 01 Nr.
9.This het Handboek van de gebruiker: 01 Nr.
10. Inspectie & Conformiteitscertificaat: 01 Nr.
TEXTIELdiaphram-HET BARSTEN MEETAPPARAATWeergeven:
