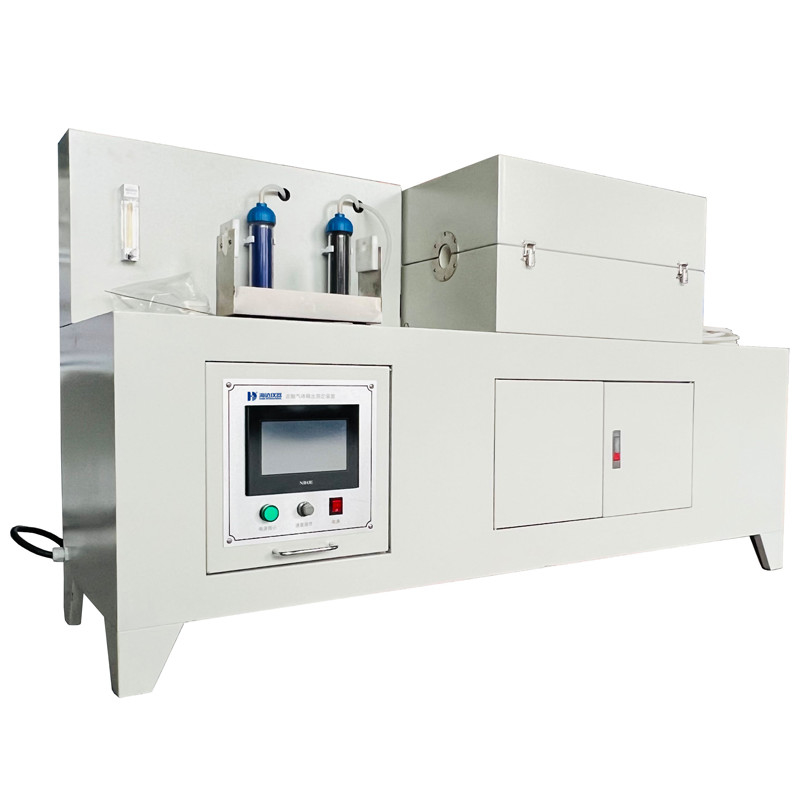

Testmachine voor het meetapparaat voor de emissie van halogeenzuur

Meelapparaat voor het meten van de emissies van halogeengas

Beschrijving:

Dit apparaat meet de pH-waarde, de zuurgraad en de geleidbaarheid van gassen die tijdens de verbranding van materialen uit kabels of optische kabels worden uitgezonden.Het wordt gebruikt voor het bepalen van het totale gehalte aan halogeenzuurgas in lage-halogeen- en halogeenvrije vlamvertragende kabels en voor het beoordelen van de zuurgraad van gassen door middel van pH- en geleidingsvermogenmetingen.

Naleving STandards:

GB/T 17650.1 (Testmethoden voor gassen die zijn ontwikkeld tijdens de verbranding van materialen uit kabels of optische kabels)
GB/T 17650.2-8
IEC 60754-1:1994, IEC 60754-2:1991
GB/T 19666-2005 (Algemene voorschriften voor vlamvertragende en brandbestendige draden en kabels)
GA 306.1-2007 (afdeling 6.3.4), GA 306.2-2007 (punt 6.3.4)

UL 2556-2007 (de rubrieken 9.10 en 9.11)

1. buisvormige oven:

Verwarmingskamer:Effectieve lengte: 600 mm; diameter: Ø42 mm.

Verwarmingssysteem:Verstelbaar elektrisch verwarmingssysteem; vermogen: 220V/10KW (zie figuur 1).

2Verbrandingsbuis:

Materiaal:Corrosiebestendige vuurvaste silicabuis.

Afmetingen:Inwendige diameter: 40 mm; uitsteekslengte bij de inlaat: 60 ∼ 200 mm; uitsteekslengte: 60 ∼ 100 mm (om thermische uitbreiding mogelijk te maken).

3Verbrandingsboot:

Materiaal:Gesmolten kwartsbuis.

Afmetingen:Lange: 100 mm, breedte: 25 mm, diepte: 10 mm.

Voedingsmechanisme:Aangedreven door een magneet en platina draad.

4Gasopvang:

Absorptieflessen:Twee flessen; één is uitgerust met een magnetische roermachine en bevat 220 ml natriumhydroxideoplossing.

5Gasvoorziening:

Luchtstroommeter:Aanpasbaar bereik: 20×200 ml.

Compressor:Gebruiker verstrekt.

6Monsterneming:

Monsternummer:500 ‰ 1000 mg.

7Meting van het gehalte aan halogeenzuur:

Analytische balans (facultatief):Precisie: 0,1 mg.

Digitale pH-meter:Precisie: 0,02 pH.

Leidingmeter:Bereik: 0 ‰ 1 × 105 μS/cm.

Controlesysteem:PLC + Weintek touchscreen voor nauwkeurige en gebruiksvriendelijke bediening.

8. Belangrijkste onderdelen:

• Tubulaire verwarmingsovens (1 set)
• Quartzverwarmingsbuis (1 set)
• Controleboks (1 eenheid)
• Magnetische roermachine (1 eenheid)
• Filterkolf (500 ml, 2 eenheden)
• Gaswasfles (500 ml, 2 eenheden)
• Thermocouple van type 1.5 (1 set)
• Silicone buizen (3 meter)
• Rubberen buizen (2 meter)
• Verbrandingsboten (20 eenheden)
• Digitale pH-meter (1 eenheid)
• Leidingmeter (1 eenheid)
